Umbauanleitung Endstufe

Vielen Dank an Christoph Günther, der einen großen Beitrag zur Verbesserung geliefert hat.


Aufbau der TX-RX-Umschaltung

Die Duplexweiche ist neu abzugleichen - siehe Umbau C5. Hierzu sind die 3 Schrauben zu lösen und der Duplexfilter kann entnommen werden. Die TX/RX Umschaltung ist analog zum C5. Für den Einbau wird empfohlen die Platine auszubauen (für Schritt 1+2).

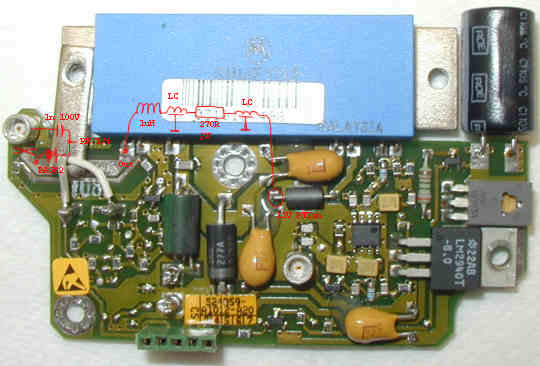

Übersicht

1. Schritt: Die Leiterbahn wird kurz vor der Koaxialbuchse unterbrochen.

durchtrennte Leiterbahn

2. Schritt: Der Kondensator und die Schaltdiode werden stehend parallel eingelötet. Diode und Kondensator liegen elektrisch in Reihe zur Leiterbahnunterbrechung.

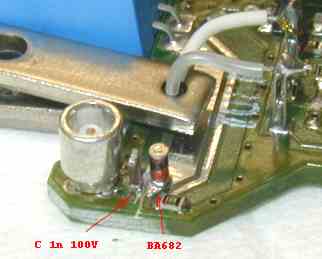

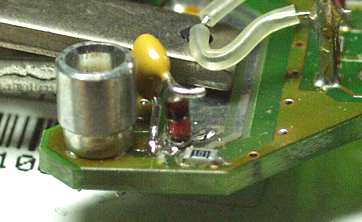

Diode und Kondensator Diode und SMD-Kondensator

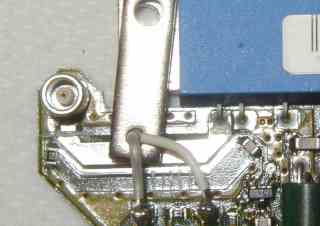

3. Schritt: Einbau einer Drahtschlaufe vor der BA682 und dem Kondensator zur Kabelaufnahme. Hierzu wird der Lötstoplack an 2 Stellen der Massefläche entfernt. Auf diese Stellen wird der Draht gelötet.

4. Schritt: Einbau der LC-Filter.

Die Anschlußbeine der LC-Filter werden wie auf dem ersten Bild gebogen und gekürzt. Nun werden sie eingesetzt (an den Mittelpins mit GND-Anschüssen verlötet).

5. Schritt: Einbau der Induktivität und des Vorwiderstandes.

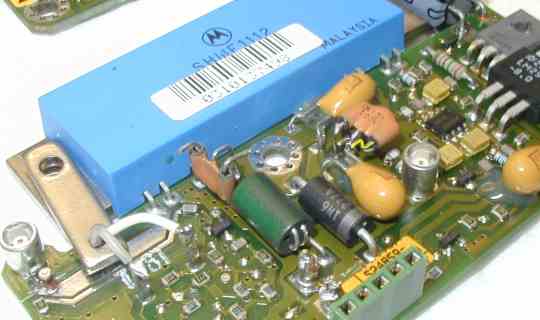

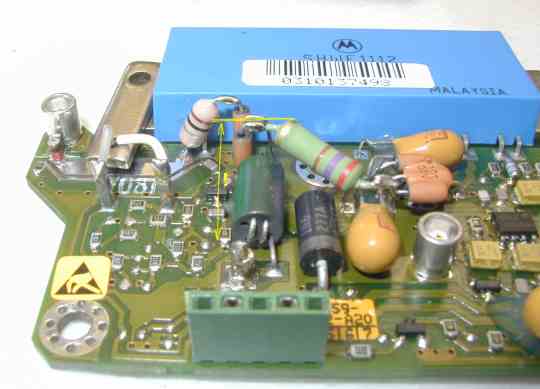

Induktivität und Widerstand eingebaut
(auf die Höhe achten!)

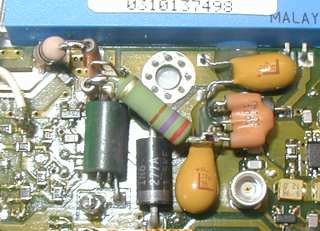

Induktivität und Widerstand eingebaut

6. Schritt: Die bestehende Verbindung vom RX zur Duplexweiche wird durchgetrennt: Das Koaxialkabel wird am Gehäuse abgeschnitten. Desweiteren wird aus z.B. RG178 ein l/4 langes Stück (119mm bemantelt) Kabel vorbereitet und aus Draht eine Doppelschlaufe gebogen, durch deren Druchmesser die Koaxialkabel passen.

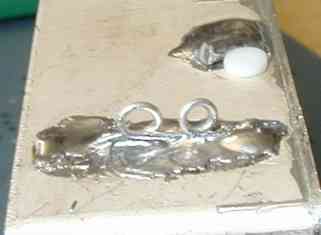

7. Schritt: Mittels starken Lötkolben wird der Draht auf die Seite des Duplexfilters gelötet. Hier muß beachtet werden, das nicht der beim Einbau engere Bereich (Steg an Gehäuse) benutzt wird. Am besten die Position vorher markieren.

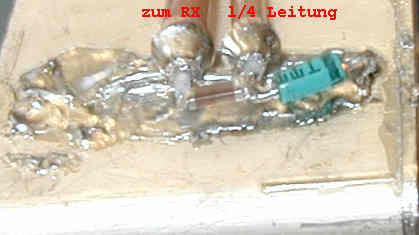

8. Schritt: Die beiden Innerleiter von den Koaxialkabeln werden über einen Kondensator miteinander verbunden. Die PIN-Diode (BA282) liegt am Innenleiter vom Lamda/4 Kabel zur Masse.

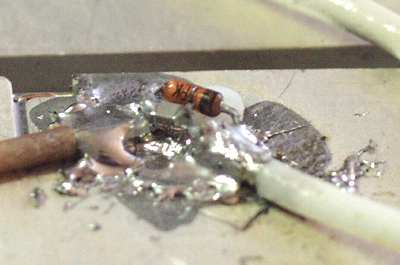

Alternative zu Schritt 6 bis 8: Sowohl das abgeschnittene Koaxkabel als auch die Lambda/4 Leitung werden direkt auf das Gehäuse gelötet. Der Winkel und die Stellung des MCX-Steckers ist dabei möglichst wie vor dem Umbau zu wählen (leicheter Zusammenbau).

Alternative Anordnung

9. Schritt: Einbau der Duplexweiche. Das andere Ender der l/4-Leitung wird mit der BA682 und dem Kondensator verlötet.

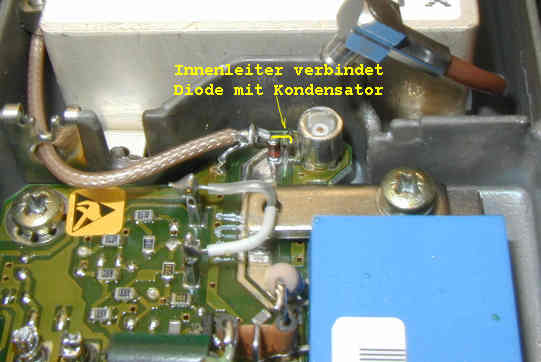

RX-Anschluß



Modifizieren der Mitsubishi-PA für volle 20Watt

Achtung: Nur für das Mitsubishi M67729H2-Modul! Die Kunstoffabdeckung vom Modul ist zu entfernen. Die bestehende Verbindung zwischen den beiden Leiterbahnen ist aufzutrennen und es ist eine neue Verbindung/Brücke zu setzen. Durch diese Maßnahme wird der Eingangskreis vom HF-Modul nach 435 Mhz verschoben. Die HF-Ausgangsleistung beträgt nun im Bereich von 430-440 Mhz ungefähr 20 Watt.
Vorsicht: Das Entfernen der Kunststoffabdeckung ist nicht ungefährlich! Beim Abhebeln mit dem Schraubendreher keinesfalls unter die Platine im Modul kommen! Sonst droht Totalschaden. Hilfreich ist es, vorher das Silikon mit dem die Abdeckung "angeklebt" ist abzukratzen.

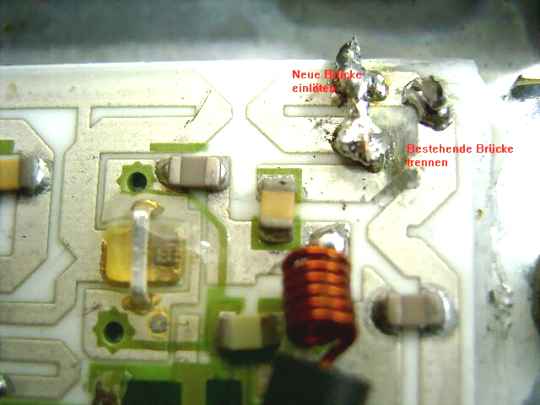

HF-Modul
