Umbauanleitung Übersicht

• Übersicht C3-Umbau
• Baugruppen des C3
• Passendes Werzeug zum Umbau
• Einbau des Flashroms bei vorhandener Fassung
• Einbau der SOW-Adapterplatine
• Oszillator der PLL verstimmen
• RX-Verstärker(N8) abgleichen
• LO-Abgleich (TX-Mix) bei eingebauter VCO
• Sendefilter austauschen
• Verbesserung des Treibermoduls N2

• RX-Abgleich
• TRX-Umschaltung
• HF-Modul M67729H2 modifizieren
• Vergleichswerte

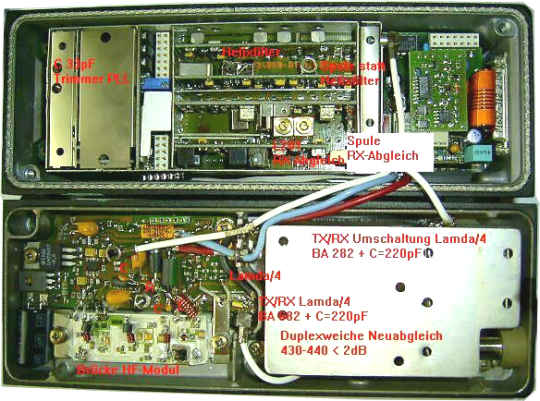

Übersicht

(Quelle: DF7BW)

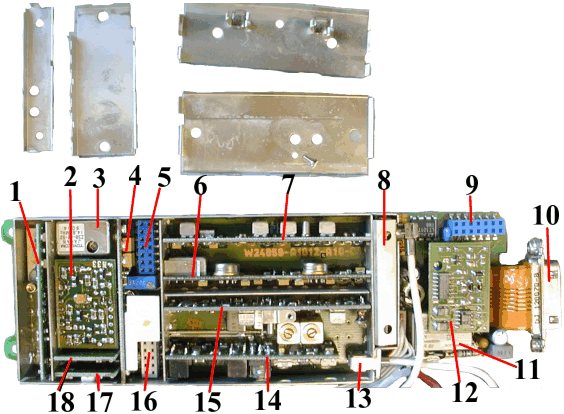

Baugruppen

VCO-Modul N9 Puffer-Modul N3 Quartzoszillator 14,85MHz 6V-Regler Modul N0 Buchse X101 Sendemischer-Modul N0 Modulator-Modul N5 Treiber-Modul N2 Buchse X402 Stecker X401 Einschaltrelais Einschaltsperre-Modul C2 Buchse X1 ZF-450kHz-Modul N4 Empfangsmischer-Modul C1 Buchse X110 RX-Verstärker-Modul N8 TX-Verstärker-Modul N7

andere Gehäuseschale

Werkzeug zum Umbau

Leider benötigt man zum Umbau des C3 einiges an "Spezialwerkzeug". Das richtige Auslöten ist ohne Lötofen und prof. Entlötstation kaum machbar. Gute Erfahrungen wurden mit den abgebildetetn Lötspitzen und einem passenden 100W Lötkolben gemacht.

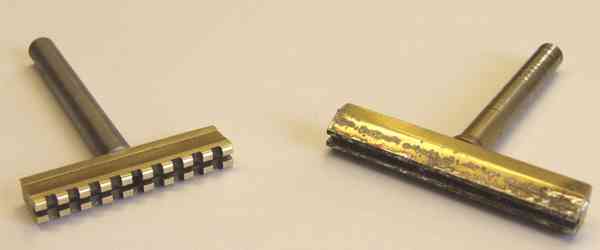

Lötspizten zum Modulausbau (Hergestellt von Werner, DG8FFK)

Des weiteren wird zum Trimmen ein 4-Kant-Abgleichstift benötigt. Der Abgleichstift benötigt eine quadratische Spitze mit nur 0,63 mm Kantenlänge. So was hat keine Hobby- und auch kaum eine Profiwerkstatt.
Wer kein solches Abgleichbesteck hat für den gibt es 2 Tips:

• Tip von DG1DES: Der kleinste Schraubendreher aus den Billig-Uhrmacher-Schraubendrehersets sollte auch passen (diagonal).
• Tip von DH9PH: Die viereckigen Pins von Pfostenleisten (2,54mm-Raster) passen meist auch. Einfach einen Pin in ein Röhrchen oder Mutter löten - fertig.

benötigte Bauteile
